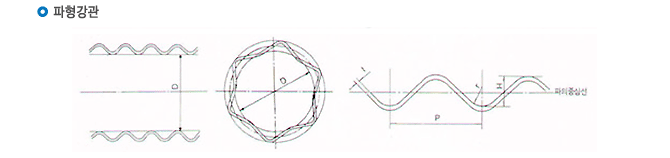

(단위 : mm)

종류

기호

파의피치(P)

파의 깊이(H)

파의 굽힘반지름(R)

단면모양

파형

원형

1S

SCP 1RS

68.0

13.0

1705

원형

3S

SCP 3RS

76.2

25.4

17.5

                  * 치수허용치                                                                                                      (단위 : mm)

기호

치수허용차

파의
피치(P)

파의
깊이(H)

강관의 길이
(L)

호칭지름
(D)

축방향횜

커플링밴드의
나비(W)

1RS

±2.0

±2.0

지정길이의+10
                -10

1000미만 ±10
1000이상 ±1%

길이의 +0.3%
이하

±5.0

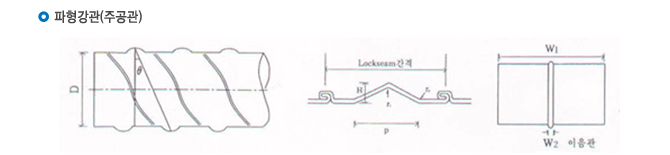

(단위 : mm)

파의 피치(P)

파의 깊이(H)

파의 굽힘 반지름

Lockseam

이음관의 나비

파형각도

r1

r2

W1

W2

60

10

15

10

117

250

16

9이상



강관의 호칭 지름D

300

400

450

600

800

1000

1200

1350

1500

1650

1800

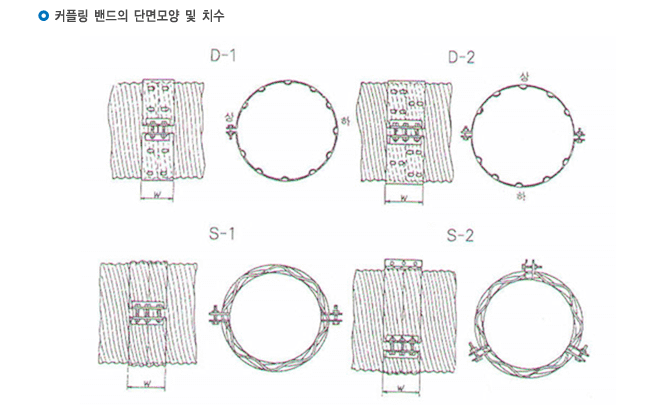

기호

밴드의 판,
 두께, 나비

D-1

판 두께 t

1.6

-

나비 W

270

-

D-2

판 두께 t

-

2.0

2.7

나비 W

-

410

410

D-3

판 두께 t

1.6,2.0

1.6, 2.0, 2.7

1.6, 2.0, 2.7, 3.2

나비 W

410

410

410

D-4

판 두께 t



3.2

나비 W



410
