1. 커플링 밴드
   파형강관 양끝을 나선 파형에서 곡선 파형으로 재굴곡하고 밴드도 곡선파형으로 굴곡이 되어 골과 골이 이가 맞아 틈새가 없으며 여기에 가스켓(Gasket)을 삽입하여 결합하면 완전한 수밀성이 보장 되므로 토양 오염을 최대한 방지하며 결합이 간편하다.

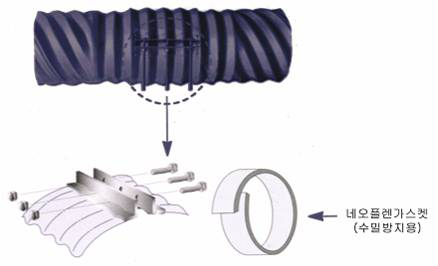

[그림 1] 커플링밴드의 체결형태 및 형상



2. 커플링 밴드의 단면모양 및 치수
   커플링밴드의 재질은 KS D 3506 또는 동등 이상의 재질을 사용한다.



[그림 2] 커플링밴드의 단면모양



      <표-1> 커플링밴드의 판 두께 및  치수                                                                             단위 : mm

  기호

관 경 D
밴드 판두께 , 나비

300

400

450

600

800

1000

1200

1350

1500

1650

1800

S-1

판 두 께 T

1.6, 2.0

1.6, 2.0, 2.7

1.6, 2.0, 2.7, 3.2

나     비 W

410

410

410

S-2

판 두 께 T

-

3.2

나     비 W

-

410



3. 관접합법
   ① 관의 배열하고 가스켓(Gasket)을 감는다.



   ② 커플링 밴드를 골형태에 맞게 끼운다.



   ③ 볼트와 너트, 와셔를 체결한다.
