1. 개요


PS 파형강관은 일반 파형강관에 부가적으로 PE SHEET (0.3mm)를 양면(내면)으로 피복하여 만든 제품으로 일반배수관의 단점인 누수, 부식, 마모성을 획기적으로 개선하였으며 일반파형강관 대비 20년 이상의 부가수명을 가지고 기존에 생산되었던 PE 피복형 파형강관의 최대 단점인 피복의 박리현상을 완벽히 보완하여 어떠한 수질조건 및 환경조건에서도 완벽한 수밀성과 내부식성, 내마모성을 보장하는 차세대 배수관이다.


2. 단면구조 및 제품종류

  - PS 파형강관 : 일반적으로 ‘PS 파형강관’을 말할 때 관의 외면과 내면 모두 PE가 피복되어 있는 양면 PS 파형
    강관을 뜻한다

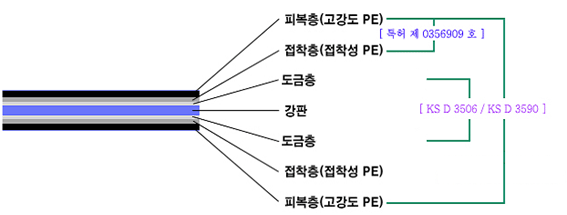

<PS 파형강관 단면구조>


  - 내면 PS 파형강관 : 일반파형강관의 내면만 PE를 피복한 파형강관을 말한다

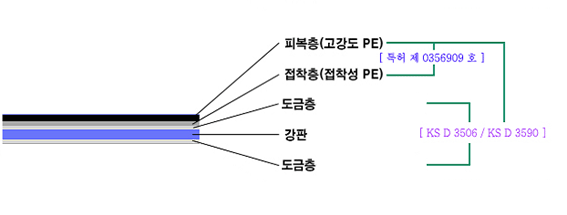

<내면 PS 파형강관 단면구조>


3. 재 질
  용융아연도금(KS D 3506) 강판에 부착성이 뛰어난 이중층 PE(Poly Ethylene) SHEET 필름을 양면 또는 내면에 0.3mm~0.5mm로 부착


4. 특징
   ◈ 우수한 시공성
   - 단위 중량이 가볍고(흄관의 1/5~1/10), 연결공법이 간편하여 시공성이 우수함
  ◈내부식성, 내마모성 획기적 향상
   - 파형강관의 내구수명(50~100년)에 부가피복으로 인한 내구성 향상으로 20년 이상의 부가수명 확보
   -  관련연구 : ‘PE 선피복 파형강관의 하수관거 적용성 연구’ [한국건설기술연구원]
  ◈ 기존 후피복형 파형강관의 단점인 PE 피복층 박리현상을 완벽히 보완
   - 선피복 후조관형 PE 피복파형강관
   - POSCO/RIST의 피복 원천특허기술 협약이전 개발
  ◈ 계속적인 기술개발로 PE SHEET 접착력 더욱 향상
   - 관련연구 : ‘용융아연도 강판의 라미네이션 접착력 향상연구’[포항산업과학연구원]
  ◈스크루플랜지를 이용한 연결방법으로 완벽한 수밀성 향상
   - 건설신기술 제 378 호 지정
   - 관련연구 : ‘환경친화적 피복형 파형강관의 연결방법 개발’ [진주산업대학교]
  ◈ 뛰어난 경제성
   - 이중벽 PE관, 수지파형강관 대비 60~90%, 흄관 대비 90%내외의 공사비 소요
